指纹锁静电（ESD）整改案例

 一、整改背景及失效状况

本次整改的智能门锁产品，外壳采用金属材质，集成显示屏、触摸按键板及指纹采集模块，核心功能依赖DCDC电源IC、复位电路及指纹采集电路协同工作。该产品按IEC/EN61000-4-2标准（静电放电抗扰度测试标准）进行测试时，出现多个测试点失效，且伴随DCDC IC损坏、设备不开机的严重问题，无法满足市场准入及使用要求，亟需针对性整改。

1.测试标准及条件

测试依据IEC/EN61000-4-2标准执行，该标准是电子设备静电放电抗扰度的核心测试标准，明确了接触放电与空气放电的测试流程及判定准则。本次测试针对产品所有可接触部位，其中金属部件采用±6kV接触放电，绝缘部件（显示屏、触摸按键板）采用±12kV空气放电，每个测试点重复测试10次，判定标准为设备无功能异常、无元器件损坏即为合格（PASS）。

2. 整改前测试数据及失效分析

整改前所有测试点均未通过ESD测试，具体数据如下表所示：

3.核心失效机理专业分析

结合测试现象及产品电路结构，本次ESD失效的核心机理可归纳为以下3点，均符合静电放电对电子设备的典型损坏路径：

1.电源回路静电侵入：人体或环境静电通过金属外壳、指纹金属环等导电部件直接注入电源总线（VBAT），形成瞬时高压脉冲。由于未设置有效的静电泄放器件，高压脉冲直接作用于DCDC IC，超过其ESD耐受阈值（通常为±2kV HBM），导致IC内部ESD保护单元击穿、芯片烧毁，最终引发设备不开机，这也是本次整改的核心痛点，本质是电气过应力（EOS）导致的器件永久性损坏——ESD瞬时高压虽持续时间短（<1µs），但能量集中，超出IC内部防护单元的承受能力，进而造成不可逆损坏。

2.信号回路干扰及复位异常：静电脉冲通过复位信号（RESET）、指纹采集信号线等耦合侵入，导致信号电平异常，触发设备误复位；同时，静电干扰会破坏指纹采集信号的完整性，导致采集失败，这是因为静电放电产生的瞬态电磁场会在信号引线中形成感应电压，通过寄生电容耦合至敏感电路，干扰信号传输。

3.PCB Layout设计缺陷：PCB板信号回路面积过大，导致静电干扰的耦合路径变长、干扰强度增强；地连接宽度不足，静电泄放路径阻抗过高，无法快速将静电电荷导入大地，导致电荷积累，进一步加剧静电对敏感元器件的冲击；同时，PCB板间连接线未预留合理的ESD防护位置，无法形成有效的分层防护体系，削弱了整体抗静电能力。

二、整改措施

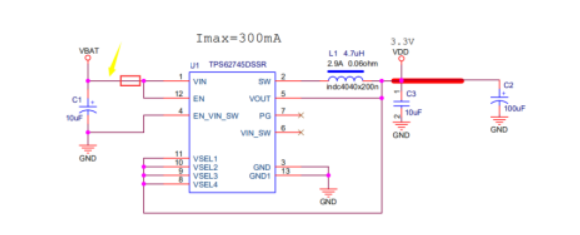

1.针对ESD测试会打坏DCDC IC的情况，我们在VBAT上对地并联ESD（ESD7D200TR）,并且对地并一些小电容（10NF,1NF），如下图黄色箭头处；并且串联磁珠（CVB1608E102T），如下图红圈处：

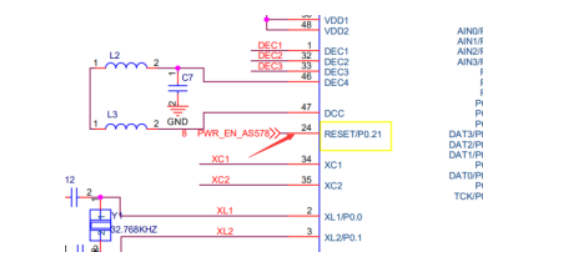

2.针对复位现象，在RESET复位信号上对地并联ASIM ESD（ESD5D150TA），如下图红色箭头处，并且在靠近IC引脚这边串联ASIM磁珠（CVB1005C182T),建议再对地加一些小电容（1NF,100PF）。

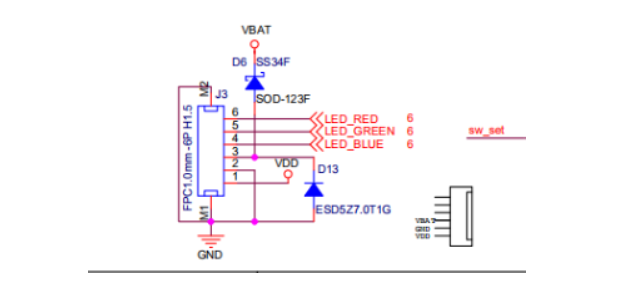

3.指纹采集的信号线上对地并联ESD器件（ESD5D150TA),并且留好磁珠（CVB1005C182T)的位置.USB充电的信号和电源上对地并联ESD（ESD5D150TA），ESD往往容易干扰信号，所以信号线也要做防护。

三、整改效果验证及专业总结

1.整改后测试数据

按照IEC/EN61000-4-2标准，对整改后的产品进行重复测试，所有测试点均通过测试，无元器件损坏、无功能异常，具体数据如下表所示：

2. 整改经验总结

结合本次指纹锁ESD整改案例，针对金属外壳智能门锁的ESD防护，可总结出以下3点核心专业经验，为同类产品设计及整改提供参考：

1.核心防护重点：金属外壳智能门锁的ESD防护核心是“电源回路+外部接口”，电源IC、复位信号、指纹采集信号等敏感部位需优先设置防护器件，选用适配参数的ESD器件和磁珠，构建分层防护体系，实现“先泄放、后阻挡”的防护逻辑，避免核心元器件损坏。

2.器件选型关键：ESD器件的启动电压、结电容，磁珠的电流、高频阻抗，需严格匹配电路参数——ESD器件启动电压需高于线路正常工作电压，结电容需适配信号线频率；磁珠电流需大于电路工作电流，确保防护效果的同时，不影响产品正常功能，避免过度设计或选型不当导致的防护失效。

3.PCB Layout基础作用：PCB Layout的合理性是ESD防护的基础，需遵循“回路最小化、地连接低阻抗、敏感电路远离干扰源”的原则，优化布局布线，减少静电耦合路径，同时预留防护器件位置，为后续整改和优化提供便利；此外，接地系统的设计尤为关键，完整的地平面、合理的地隔离的单点连接，是快速泄放静电、避免干扰的核心保障。
