24V电源TVS管怎么选封装？

24V电源TVS管封装选择不能只看工作电压，还要看浪涌能量、峰值脉冲功率、钳位电压、板面空间和散热条件。SMA、SMB、SMC、SM8S、P600等封装适合不同功率等级和应用场景，工业电源和车载电源通常需要预留更高裕量。

一、24V电源为什么要重视封装

24V电源常用于工业控制、通信设备、车载模块、安防设备和电机控制系统，容易遇到浪涌、感性负载反冲和线缆耦合干扰。在车载环境中，还需直面 ISO 7637-2 抛负载（Load Dump）等严苛瞬态波形考验。

TVS封装越大，通常可承受的脉冲能量和散热能力越强，但占板面积也更大。例如阿赛姆 SM8S 系列（DO-218AB 封装）单颗可达 6600W（10/1000μs）脉冲功率，而 P600 封装的 15KP 系列更是高达 15000W 汽车级防护，显然远大于 SMA/SMB 小封装的带载能力，但前者对 PCB 空间的需求也显著增加。

二、常见封装选择思路

• SMA 适合空间较小、浪涌等级较低的场景，如阿赛姆 SMAO4J24V（SMA封装，截止电压 24V，钳位电压 36.8V）；
• SMB 可提供更高裕量；
• SMC 适合更高能量浪涌；
• SM8S 和 P600 适合更严苛的车载或工业电源输入防护。例如阿赛姆 SM8S66J24V（DO-218AB 封装，6600W，符合 AEC-Q101 车规，专为汽车 24V 系统设计的瞬态抑制器）、以及采用 P600 封装的 15KPxxxC 系列（15000W，满足 ISO 16750 抛负载测试）。

实际选择要结合测试波形，如 8/20μs、10/1000μs 或汽车抛负载等条件，不能只按封装名称判断。

三、参数匹配方法

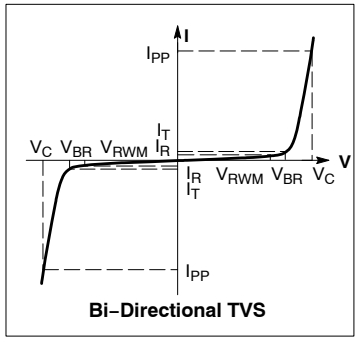

VRWM 应高于系统正常最高工作电压，VBR 要避免正常工作误触发，VC 应低于后级器件可承受电压，峰值功率和 IPP 要满足测试能量要求。

以知识库中阿赛姆 24V 级器件典型参数为例：

• SMAO4J24V：VRWM=24.0V，VBR=26.7~29.5V，VC=36.8V；
• SODA24V-SH（SOD-123小体积）：VRWM=24.0V，VC=38.9V，IPP=5.14A；

• SM8S66J24V：VRWM=24.0V，VC=24V（标称钳位），脉冲功率 6600W。

如果 VC 过高，后级芯片仍可能被冲击；如果 VRWM 过低，则可能在正常工作或电源波动时误动作。

四、阿赛姆方案建议

阿赛姆（ASIM）TVS 产品覆盖 SMA、SMB、SMC、SM8S、P600 等多种封装，可根据 24V 电源输入、工业电源、车载电源和通信设备提供不同功率等级防护方案。典型型号推荐如下：

我们帮助客户在防护能力、板面空间与信号完整性之间取得平衡。

常见问题 FAQ

问：24V电源可以选24V TVS吗？

答：要看系统最高工作电压和电源波动，不能简单等同。例如 SM8S66J24V 的 VRWM 为 24.0V，仍需确认系统正常最高工作电压低于此值且电源波动不会误触发击穿。

问：封装越大越好吗？

答：封装大能量更强，但成本和空间也增加，应按测试等级选择。如车载抛负载需 SM8S 或 P600，而小空间用 SMA 更合适。

问：24V电源TVS要不要考虑钳位电压？

答：必须考虑，钳位电压决定后级器件承受的最高瞬态电压。如 SMAO4J24V 钳位 36.8V，必须低于后级芯片耐压上限。
