单向ESD保护二极管和双向ESD保护二极管怎么选？

先把判断说清楚：看被保护线路相对地的正常电压会不会跨过0V。像0～3.3V的GPIO，正常状态下不出现明显负压，单向ESD器件通常更合适；如果信号本身就在正负电压之间摆动，例如−2.5～+2.5V的模拟信号，就要选能覆盖整个电压范围的双向器件。

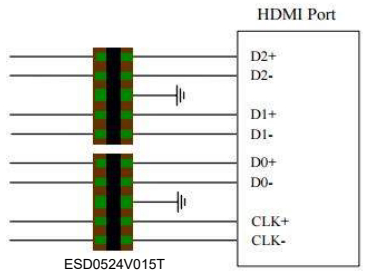

这里看的是“线对地电压”，不是电源标称值，也不是差分线之间的电压。差分接口尤其容易在这一步看错。两根线之间的差分幅度不大，不代表其中一根线对地没有负向摆幅。共模电压、偏置、热插拔、过冲和下冲都要算进去。

别被“单向、双向”两个名字带偏

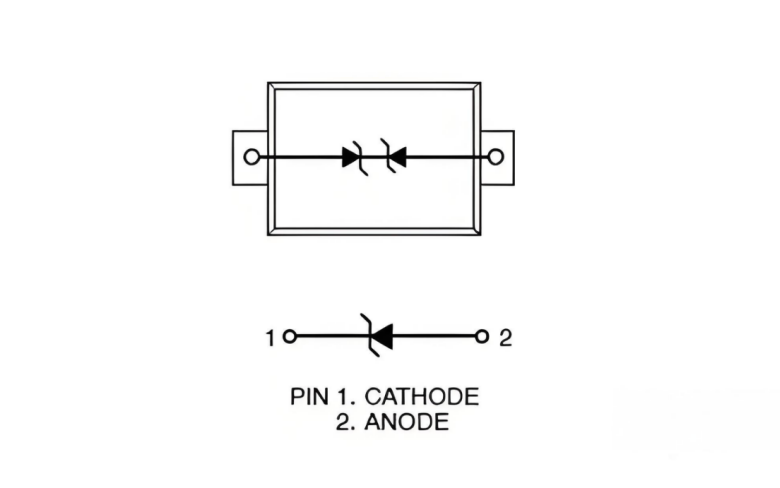

单向ESD二极管并非只能处理一个方向的静电。常见单向结构遇到正向冲击时进入雪崩区，遇到负向冲击时通过正向导通泄放电流。双向结构则为线路保留正、负两个方向的工作窗口，适合交流信号和双极性信号。

两者真正的差别，是正常工作电压范围和电流电压特性，不是“能不能防负向静电”。同样，双向也不等于保护能力更强。最终钳位到什么程度，要把具体器件的测试电流、脉冲条件和PCB回路放在一起看。

还要留意内部结构。有些产品是背靠背结构，有些是轨到轨钳位，还有些做成多通道阵列。只看产品名称或封装符号，容易把引脚方向和泄放路径判断错。选型时至少要确认内部电路、引脚定义和接地方式。

如果是替换已有料号，不能只按“单向换单向、双向换双向”处理。封装一样、VRWM相同，VC、Cj、漏电流和引脚定义仍可能不同。采购端拿到替代清单后，最好让硬件工程师确认电气条件；工程端也别只给一个原型号，至少写明接口类型和工作窗口。

拿到接口参数后，我一般这样判断

先把正常电压范围算完整。稳态电压只是起点，启动、关断、热插拔时的Vmin和Vmax也要记录。没有波形时，可先按芯片的电气边界做初选，样机出来后再测一次。单向器件最怕漏掉正常下冲：信号本来就在工作，保护器件却提前导通，轻则波形变形，重则接口直接异常。

接着看VRWM和VC。VRWM要高于线路正常工作时可能出现的最高电压，同时不能留出没有必要的宽裕量。工作电压选得过高，通常也会把保护边界往上抬。VC要和后级芯片能承受的瞬态电压比较，但不同器件的VC不能只看表格里的数字大小；测试电流和脉冲条件不同，数字没有直接可比性。

高速接口还要看Cj，也就是结电容。电容过大会增加高速信号的负载，眼图、上升沿和回波都可能受影响。Cj同样要看测试频率和偏置条件。一个写着“低电容”的器件，不代表放到任何高速接口都合适。

器件选完，事情只做了一半。ESD器件应放在静电进入点附近，信号先经过保护节点再去接口芯片，接地回路要短。器件本身标称的抗静电等级不能替代整机结果，外壳、连接器、走线和接地都会改变实际表现。

几个常见问题

单向ESD二极管能防负向静电吗？

能。常见单向结构在负向冲击下通过正向导通泄放电流。保护效果还取决于负向钳位、电流大小和板上的回流路径。

双向ESD器件一定更适合高速接口吗？

不一定。高速接口更关心结电容、封装寄生、通道匹配和PCB布局。单向、双向器件里都有面向高速线路的低电容产品。

单极性信号能不能用双向器件？

能用，但不一定划算。除了确认VRWM和Cj，还要看负向钳位是否适合后级芯片。后级对负压敏感时，单向结构有时更容易把负向电压压低。

器件通过IEC 61000-4-2等级，整机就能通过吗？

不能直接这样推。器件测试和整机测试的路径、结构与判定对象不同。连接器位置、外壳放电点、地阻抗和TVS布局，都会影响整机测试结果。

实际提交选型条件时，别只给“3.3V接口”这一句话。把Vmin、Vmax、接口速率、后级耐压、目标测试等级和封装限制一起给出，型号会筛得快得多。需要ASIM协助匹配器件时，这几项也是工程师首先要确认的信息。
