ESD保护器件为什么要靠近接口放置？PCB布局与泄放路径解析

ESD保护器件最好放在连接器后面、被保护芯片前面，并在布线允许的情况下尽量贴近接口。这里没有一个适用于所有PCB的固定毫米数。真正要控制的是静电从接口进入后，先碰到保护器件，再经短而直接的回路泄放，不要让它沿着长走线先跑进板内。

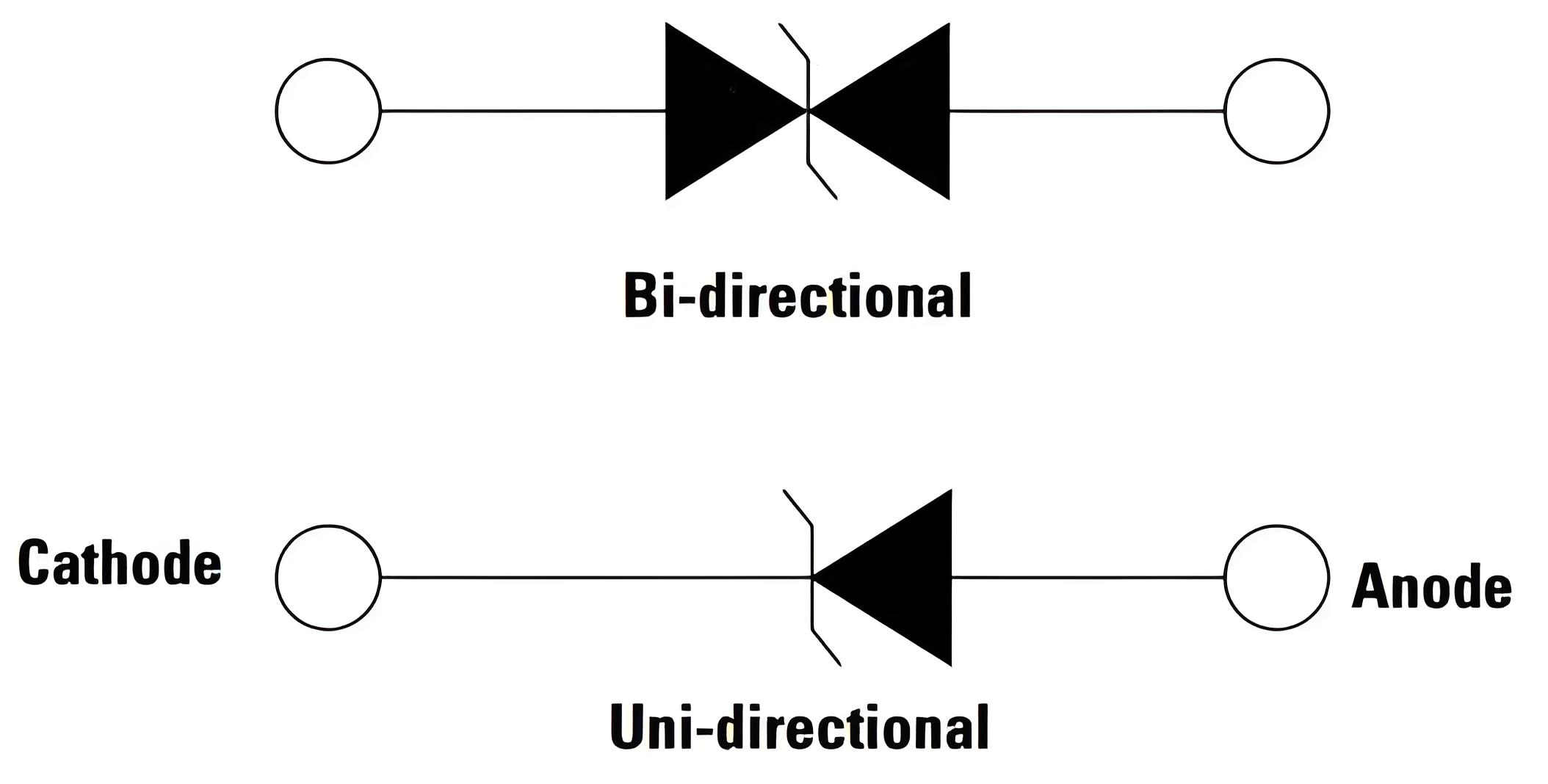

做ESD问题复盘时，我一般先看两处：TVS放在哪里，TVS的地怎么回去。原理图上的器件型号即使没有问题，PCB把保护器件放远了，或者接地线绕了一圈，芯片端承受的瞬态电压仍可能超出预期。

为什么一小段走线也不能忽略

PCB走线、焊盘和过孔都有寄生电感。静电放电的电流变化很快，路径上会叠加一部分瞬态电压，可以用下面这个关系理解：

V=L×di/dt

L是泄放路径的寄生电感，di/dt是电流变化率。接口到TVS的线越长，TVS接地路径越绕，串入的过孔越多，这一段路径带来的额外电压就越值得警惕。

所以，芯片端看到的并不只是TVS参数表里的钳位电压。封装、焊盘、走线、过孔、地平面和器件摆放都会进入实际回路。选型只完成了工作的一半，另一半在PCB上。

让信号先经过保护节点

布线顺序可以按这条路径检查：

外部连接器 → ESD或TVS保护器件 → 被保护芯片

泄放回路则是：

保护器件接地端 → 同层地铜 → 邻近的地过孔 → 内层地平面或系统规定的泄放地

走线最好从连接器直接进入保护器件焊盘，再从焊盘去芯片。不要先把主线拉向芯片，然后从中途分出一段长支路接TVS。这样的支路就是常说的stub，静电到达分叉点后并不会自动选择TVS那一边，主线仍可能把瞬态带向后级。

连接器到TVS之间也尽量少换层。确实躲不开过孔时，优先把过孔放在保护节点之后，也就是靠芯片的一侧。这样可以把过孔寄生留在受保护区域，而不是放进静电进入TVS之前的路径里。

TVS的地不能随手找一个GND

TVS接地脚应直接接到附近的地铜，回路短、转折少，并在邻近位置接入地平面。接地线细长，或者先绕到远处再下地，会增加回路电感；这时TVS本身能钳住多少，不能只看器件参数。

如果产品里同时有机壳地、屏蔽地和数字地，先确认整机的接地方案，再决定TVS回流端接哪里。不要为了走线方便跨接不同地网络。接口屏蔽壳怎么处理、信号线TVS怎么回流，往往属于两条不同的电流路径，需要放在整机结构里一起看。

还有一块区域容易漏看：连接器到TVS之间的未保护走线。复位线、时钟线和高阻节点不要从这一区域穿过，也不要长距离贴着走。板子实在紧张时，至少保证参考地连续，并在样机阶段重点观察耦合问题。

高速接口还要兼顾信号完整性

TVS靠近接口不等于可以随意打断高速走线。差分线要检查器件引脚排列，尽量保持两根线的路径和焊盘结构对称；器件结电容、封装寄生和支路长度也要一起评估。布局完成后，ESD防护和信号质量应分别验证，不能用其中一项代替另一项。

PCB设计评审时这样检查

1. 保护器件是否确实位于连接器与芯片之间？
2. 接口信号是否先经过保护器件焊盘，再进入板内？
3. 主信号线到TVS之间有没有多余的长支路？
4. 连接器到TVS之前是否出现了可以移到保护侧的换层过孔？
5. TVS接地脚到地铜、地过孔和地平面的路径是否够短、够直接？
6. 泄放路径有没有跨过地平面开槽，未保护区域附近是否有复位线、时钟线或其他敏感信号？
7. 布局定版前，是否同时安排了信号完整性检查和整机ESD测试？

常见问题

ESD器件距离接口多少毫米合适？

没有通用数值。封装、叠层、阻抗控制、连接器结构和装配空间都会影响摆放。判断标准不是尺子上的某个数字，而是接口到保护节点的路径是否足够短，泄放回路是否直接。

TVS放在接口芯片旁边可以吗？

只有在芯片本身就紧邻连接器时，这两件事才可能同时满足。如果芯片离接口较远，把TVS跟着芯片放，会留下一段较长的未保护走线，静电有机会在到达TVS前进入PCB内部。

TVS接地脚放一个过孔够不够？

不能只按数量判断。还要看过孔孔径、叠层、地平面位置、焊盘到过孔的距离和回流结构。目标是降低整条接地路径的电感，具体数量需要结合板子评审和实测决定。

原理图和仿真通过后，还要做整机ESD测试吗？

要做。真实产品还有外壳、连接器、线缆、屏蔽和接地接触，这些条件很难由原理图完整反映。整机测试发现问题后，应回到电流进入点和回流路径逐段排查。

设计评审时，不要只问TVS型号选得对不对。把静电从接口进入、经过保护器件、回到泄放地的整条路径画出来，哪些走线还没被保护，哪些位置增加了寄生电感，通常会看得更清楚。
