SMA、SMB、SMC封装TVS的主要区别在于体积、峰值脉冲功率能力、浪涌承受能力和PCB占用空间。基于常见贴片封装规格：SMA（DO-214AC）典型峰值脉冲功率为400W~600W（如车规级SMA04J 400W、SMA06J 600W）；SMB（DO-214AA）为600W~1000W（如SMB06J 600W、SMB10J 1000W）；SMC（DO-214AB）可达1500W（如SMC15J 1500W）。一般来说，SMA适合空间受限和中低功率防护，SMB适合更高裕量场景，SMC适合更高能量浪涌和电源端口保护。封装越大，可承受脉冲能量越高，但占板面积和成本也相应增加。
一、三种封装的定位
SMA、SMB、SMC都是常见贴片TVS封装，广泛用于电源、通信、工业控制和消费电子接口防护。它们均采用表面贴装，但机械尺寸递增：SMA最小，SMC最大。封装越大，通常可承受的脉冲能量（峰值功率）越高，但占板面积和成本也随之增加。选择封装时不能只看板子能不能放下，还要看测试波形（如10/1000μs组合波）、浪涌等级（如IEC 61000-4-5等级）和后级耐压。
二、如何选择
- SMA适合轻量级浪涌或空间紧凑设计，例如便携设备信号线、传感器接口；
- SMB适合中等能量防护，常用于12V、24V接口，如工业电源、车载次级电路；
- SMC适合更高功率或更严苛浪涌场景，如汽车电子主电源端口、户外通信设备。
如果测试等级较高（如±500V以上）或线缆较长易引入感应浪涌，应优先留出更高功率余量，选择SMB或SMC。若产品空间严重受限，则需要在封装和保护能力之间平衡，可考虑高功率密度的SMA系列（如600W的SMA06J）。
三、参数仍然是核心

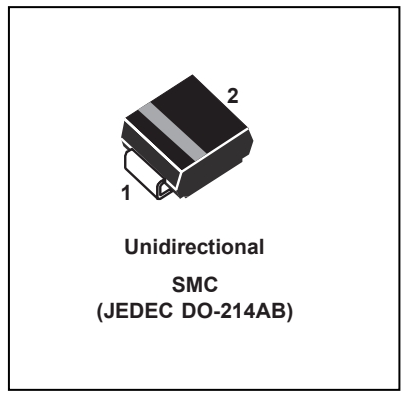

同一封装下仍有不同电压和功率型号。最终选型依据关键电气参数：VRWM（反向工作电压）、VBR（击穿电压）、VC（钳位电压）、IPP（峰值脉冲电流）和峰值功率。封装只是承载能力的一部分。例如，同为SMC封装，SMC15J36V的VRWM=36V、VC=58.1V、IPP=25.9A；SMC15J40B的VRWM=40V、VC=64.5V、IPP=23.3A。选型时还要注意单向和双向结构：直流电源口多采用单向或按电路需求选择，交流或双极性信号则需要双向型号。
四、阿赛姆产品覆盖
阿赛姆（ASIM）TVS产品覆盖SMA（如SMA04J、SMA06J）、SMB（如SMB06J、SMB10J）、SMC（如SMC15J）及更高功率封装，多数符合AEC-Q101车规标准，可针对消费电子、工业电源、通信接口和车载电源提供不同等级防护方案，并支持自动化贴装与高温焊接。
常见问题
问：SMA可以替代SMB吗？
答：只有在浪涌能量和功率余量满足时才可以，不能只看电压相同。需对比具体型号的峰值功率与IPP，若SMA型号（如SMA06J 600W）与SMB同功率档且热设计允许，可评估替代；但一般SMA整体功率余量低于SMB，盲目替换易导致失效。
问：SMC一定比SMB好吗？
答：SMC承受能力更强（1500W级），但占板面积更大，应按测试等级选择。若SMB的600W~1000W已满足浪涌要求，选用SMC反而浪费空间与成本。
问：TVS封装和钳位电压有关吗？
答：封装影响功率和热能力，钳位电压主要由具体型号参数（如VBR、IPP）决定。同封装不同型号VC不同，跨封装若型号参数相近VC也可接近，但大功率封装更易实现低VC高IPP。
