MIPI D-PHY ESD保护应先匹配实际PHY版本与工作模式。传统转发时钟模式要兼顾高速差分和低功耗单端状态；启用其他低功耗或嵌入式时钟模式时，Lane状态和通道数量还会变化。Cj、工作窗口、通道一致性、漏电与钳位都要重新对上。
先看静电从哪里进入系统。FPC或板对板连接器只有在用户可触达、靠近壳体耦合路径，或存在热插拔与维护暴露时，才构成明确的系统级风险入口。完全封闭的板内短距离直连，未必需要额外增加阵列。
D-PHY同一条Lane可能有两种电气状态
常见的转发时钟实现包含数据Lane和专用时钟Lane，摄像头与显示链路会按系统配置使用不同数量的Lane。同一对线路会在高速差分状态和低功耗单端状态之间切换。启用ALP时，链路可以只使用高速信号电平；嵌入式时钟模式则不再占用专用时钟Lane。实际判断要回到主控IP、模组和当前配置。
D-PHY的保护窗口要容纳当前配置下的所有线路状态。高速传输怕附加电容和不对称寄生，低功耗及上、掉电过程则要避免器件误导通。装上阵列后若出现启动不稳、花屏或唤醒异常，先对比Cj、漏电和走线支路。
先判断哪些位置需要外部保护
摄像头模组与主板常通过FPC连接。摄像头开孔、用户可触达区域或邻近金属结构可能形成静电耦合路径，保护位置要跟着真实能量入口走，主板侧和模组侧都应纳入判断。
显示排线虽然平时不由用户插拔，却可能穿过转轴、金属支架或狭窄壳体。判断是否需要ESD，不能只看它被称为“内部接口”，还要看连接器位置、壳体缝隙、排线走向和整机放电路径。
装配、返修阶段首先依靠产线ESD控制，不能仅因为维修时会碰到FPC就给高速Lane增加TVS。对于封闭区域内的芯片直连，可结合结构评估和整机测试决定是否实装。预留器件位也要按高速通道来画，焊盘和分支本身仍会产生寄生。
参数表先看Cj，再核对工作窗口和漏电
先核对工作窗口。D-PHY在当前高速、低功耗以及上、掉电切换状态下的电平，都要落在器件允许范围内。同是D-PHY，不同主控、模组和模式也可能需要不同的保护电压档。
比较Cj时，把测试频率和偏置条件一并带上，不能只抄数据手册首页的典型值。Lane速率、走线长度、连接器、FPC、过孔和接收端裕量都会改变项目能接受的附加电容。
差分对还怕不一致。两条线的Cj、焊盘和过孔环境要尽量接近，多通道阵列还要检查通道间离散。单个通道的标称电容很小，不代表装到PCB后就不会造成差分不平衡。
钳位和漏电也要单独过一遍。钳位电压要与后级端口的瞬态耐受配合，漏电则要覆盖温度和供电状态，尤其是模组独立供电、待机唤醒或一端未上电的场景。

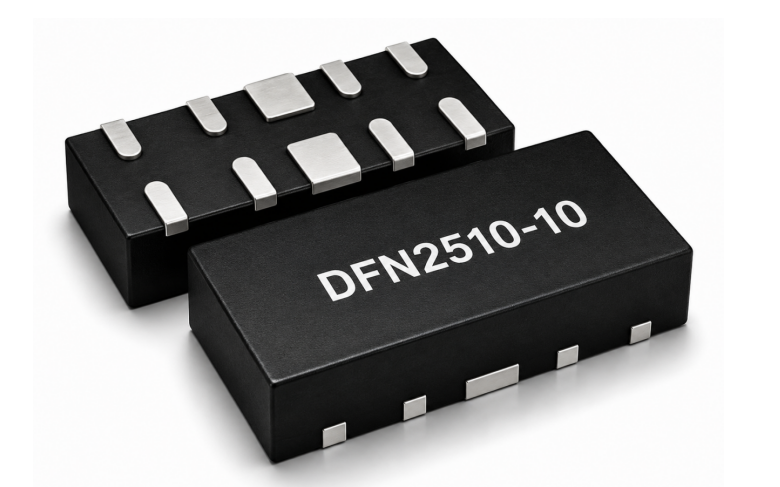

阵列封装要顺着Lane排列
多通道阵列能减少器件数量，但通道数并非越多越省事。引脚顺序不合适时，时钟Lane和数据Lane会被迫交叉、换层或增加支路。这种阵列看似省面积，实际可能因为绕线和过孔增加更多寄生。
阵列脚位应尽量顺着FPC的Lane顺序排列：连接器出来就进阵列，再去主控或模组。如果为了凑通道必须交叉或换层，这个封装就不适合当前板子。地脚附近直接铺地并下过孔。
Lane数量只能说明要保护几条线，不能直接决定型号。ASIM阿赛姆匹配MIPI器件时，还会看Lane速率、D-PHY模式、主控与模组电平、FPC长度和连接器位置。
MIPI D-PHY ESD保护要围着静电入口布局
摄像头链路优先围绕开孔、可触达区域与FPC进入板端的位置判断保护点；显示链路则结合边框、转轴和排线走向寻找能量入口。器件靠近真实入口布置，不要固定跟着主控芯片走。
器件焊盘属于高速通道的一部分。差分线在此处突然拉开、线宽和间距大幅变化，或两根线使用不同数量的过孔，都可能留下不连续点。接地端应短而直接地进入连续参考平面，减少泄放回路的寄生电感。
屏蔽壳、金属支架、机壳地和数字地怎样连接，要按整机结构统一处理。局部ESD器件只能限制保护节点电压，无法替代外壳放电路径和屏蔽连接设计。
样机验证不能停在“能出图”
装上器件后，至少跑一遍项目最高分辨率和帧率、冷热启动及待机唤醒。再改变供电顺序并做长时间运行，观察是否出现图像闪断或初始化重试。
条件允许时，可比较装与不装器件的通道仿真、眼图或板级信号测试。整机ESD验证也要单独完成，并覆盖外壳缝隙、摄像头开孔、显示边框和连接器附近。出现故障后，应把D-PHY链路、模组供电和控制线分开排查，避免把所有黑屏都归到高速数据线上。
常见问题
时钟Lane和数据Lane能共用同一种ESD器件吗？
在转发时钟模式下，时钟Lane和数据Lane可以共用同系列器件，但各通道都要满足实际工作窗口和Cj要求。脚位让某组Lane被迫绕行时，就拆开布，不必勉强共用封装；嵌入式时钟模式则按实际Lane配置选通道数。
结电容低到多少才适合D-PHY？
别先定一个Cj数字再找器件。可接受范围取决于Lane速率、通道长度、FPC和接收端裕量，初选后仍要用仿真、眼图或功能压力测试确认。
摄像头接口位于机壳内部，还要加ESD吗？
要看排线和连接器是否靠近开孔、金属支架或其他耦合路径。完全封闭且没有明显入口的短距离直连，可以按结构评估和整机测试决定；摄像头开孔附近的接口不宜只按“内部连接”处理。
器件已经靠近连接器，整机测试为什么仍会黑屏？
静电还可能经模组供电、控制线、屏蔽结构或参考地进入系统。接地回路过长、保护前走线暴露、主控被复位，也会表现为黑屏。排查时要先确认是D-PHY失步、模组掉电还是系统复位。
