EMC传导发射超标，先别急着加磁珠或把滤波电容翻倍。应先固定测试布置，找出超标频点与开关频率、时钟或负载状态的关系，再判断噪声以差模还是共模方式流回LISN。模式判断错了，滤波器越堆越复杂，曲线也未必下降。
实际整改时，我一般先保留一条可重复的基线曲线，然后只改一个变量。ASIM阿赛姆CVB1608V121T可作为局部电源支路的候选磁珠：1608封装，100 MHz时阻抗120 Ω±25%，最大DCR 0.45 Ω，最大额定电流600 mA。它是否有用，取决于超标频段、直流偏置和安装位置，不能只凭“120 Ω”下结论。
先把测试布置固定下来

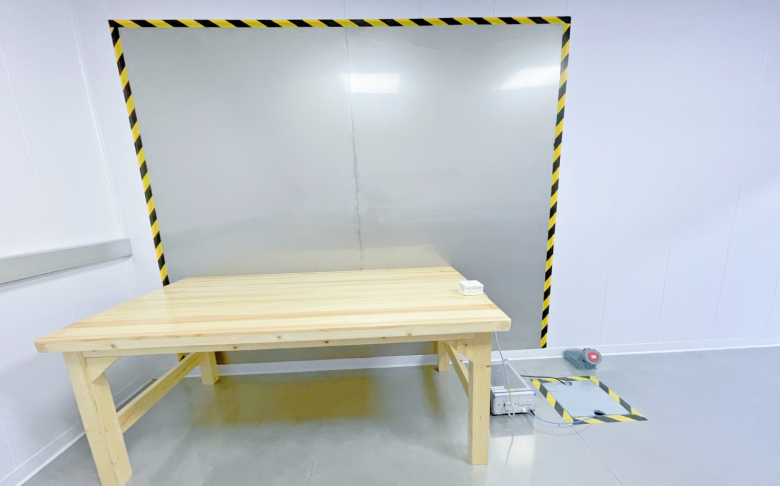

传导发射曲线对线缆长度、接地板、LISN位置、负载状态和供电方式都很敏感。整改前先按目标标准恢复正式布置，记录接收机带宽、检波方式、扫描范围和限值线。若预扫和认证测试使用的设置不同，两条曲线不能直接比较。
设备状态也要固定。无线模块是否发射、马达是否运转、显示亮度和DC-DC负载都会改变频谱。比较整改前后结果时，固件版本、输入电压及负载必须一致，否则看到的几分贝变化可能来自工况，而不是器件。
建议保存原始扫描数据，不只截一张图。后续需要查看峰值与准峰值差异、某段频率的整体抬升，或者核对某个窄带峰是否移动，原始数据更有用。
从超标频点反推噪声源
如果峰值落在开关电源基频及整数倍附近，先检查输入电容电流、开关回路和频率抖动设置。较低频段的规则谐波，常与差模输入电流有关；高频端出现宽带隆起或一串密集尖峰，则要留意开关节点振铃、二极管反向恢复和寄生耦合。
频点与数字时钟、PWM、晶振或通信边沿吻合时，电源线可能只是噪声离开产品的路径，真正的源头在数字电路。此时单独扩大电源滤波器，可能压下一部分曲线，却没有处理源头。
一个很实用的办法是小幅调整开关频率或时钟频率，观察超标峰是否同步移动。峰值跟着移动，源头范围就缩小了。测试只用于定位，最终设置仍需满足产品功能和法规要求。
共模和差模不分，整改容易走偏
差模电流在电源正负线中方向相反，主要来自设备正常取电时的脉动电流。常用的整改手段是减小热回路、补足靠近开关器件的输入电容，并在电源入口设计合适的差模LC或π型滤波。
共模电流会沿正负线同向流动，再经机壳、参考地或寄生电容返回。它常由高dv/dt节点耦合产生，对地寄生电容、散热片、屏蔽层和线缆位置都会改变结果。共模问题更关注共模电感、对机壳的高频回流和噪声源面积。
可用共模/差模分离网络、双通道LISN计算，或电流探头夹住整束电源线来辅助判断。把正负线一起穿过探头时，理想差模电流会相互抵消，剩下的高频分量更接近共模电流。探头和夹线方式要先做基线校验。
差模超标先查输入电流环路
开关电源的输入旁路电容应靠近高di/dt回路，电容到开关器件和功率地之间不要绕行。入口处有大电容，并不等于芯片附近的高频电流回路已经闭合。走线长了，寄生电感会让脉冲电流继续流到电源线。
确认布局后，再按目标频段设计差模滤波。串联电感或磁珠与对地电容组成低通网络，但滤波器不能只看计算出的截止频率。电源输入阻抗与滤波器输出阻抗相互作用，阻尼不足时会出现谐振，曲线某一段反而升高，电源瞬态也可能变差。
电容的有效容量会随直流偏置、温度和封装变化。图纸上写着10 μF，工作电压下可能只剩一部分。整改样机通过后，应把实际料号、偏置条件和容差写进评审记录。
共模超标要补回流路径
共模电感对两根线上的同向高频电流提供阻抗，对正常差模电流的影响相对较小。它适合放在噪声跨越区域边界的位置，例如电源连接器附近。若器件后面仍有大面积铜皮与机壳或外部线缆形成寄生耦合，共模电流可能绕过滤波器。
对机壳的电容可为高频共模电流提供短回路，但安规、漏电流和接地结构必须允许。没有机壳地的产品，随意增加“Y电容”可能只是把噪声从一处搬到另一处。需要先画出实际回流路径。
调整开关节点面积、降低过快的边沿、优化变压器绕组或散热片耦合，往往比入口处继续叠加共模电感更有效。源头的位移电流减小后，滤波器承受的任务也会轻一些。
磁珠参数要对应超标频段和电流
CVB1608V121T标注的120 Ω是100 MHz测试点，不代表它从几百千赫兹到几百兆赫兹一直保持同样阻抗。用于传导整改前，应查看完整阻抗曲线，确认超标频段内阻抗的实部和虚部，并核对直流偏置后的变化。
最大额定电流600 mA不是建议工作点。实际支路电流、启动峰值和环境温度都要留出余量，0.45 Ω最大DCR还会带来压降与发热。若电源支路工作在1 A以上，这个型号即使频率特性合适，也不能直接放进去。
磁珠更适合阻断局部高频噪声向外扩散。若问题是低频差模纹波，电感与电容组成的滤波网络通常更直接；若问题是整束线缆上的共模电流，则应评估共模电感和机壳回流。器件类型应跟着噪声模式走。
器件放错位置，参数再高也白费
滤波器应位于噪声源和外部线缆之间，并让“脏区”和“净区”在PCB上真正分开。磁珠两侧的铜皮若在相邻层大面积重叠，高频电流会通过寄生电容跨过去。滤波器旁边的一根高速线也可能把噪声重新耦合到连接器侧。
并联电容的回路要短。电容接到远处地平面，再经过细长走线返回噪声源，实际高频阻抗可能比预期大得多。共模滤波使用机壳参考时，连接点要靠近接口，避免高频电流穿过系统数字地。
临时飞线改板可以帮助判断方向，但飞线本身有电感，也会改变回路。最终量产板要按真实布局复测，不能把样机外挂器件的结果直接当作设计余量。
每次复测只改一个主要变量
整改效率低，常见原因是一次换电感、加电容、改频率、贴铜箔，曲线下降后却不知道哪项有效。下一版板子删掉其中任何一个动作，问题又回来。
更稳妥的做法是先记录基线，再依次验证源头、路径和接收端。每次保留一条差分曲线，注明器件、位置和测试工况。确认某项改动有效后，再检查温升、启动、负载瞬态和功能，避免用EMC通过换来电源不稳定。
整改结束的标准不只是“压到限值线以下”。还要留出制造公差、线缆差异、工作模式和测试实验室重复性的余量。余量多少按产品风险和企业规范确定，不宜套一个固定数字。
传导发射整改常见问题
传导发射超标先加大电容可以吗？
可以作为定位试验，但不应直接定版。电容对差模噪声更有效，还可能引起输入滤波谐振、启动冲击或环路稳定性变化。先判断噪声模式，再决定容量和阻尼。
磁珠阻抗越大，传导整改效果越好吗？
不是。需要看超标频段内的阻抗曲线、直流偏置、DCR和额定电流。过高阻抗也可能与电容形成新的谐振，或者造成电源压降。
共模电感能解决所有传导发射问题吗？
不能。它针对共模电流。若主要问题是差模输入纹波，应从高di/dt回路、输入电容和差模滤波入手。
预扫通过后可以直接送认证吗？
还需恢复正式线缆、接地板、负载和接收机设置，并检查峰值、准峰值或平均值要求。预扫用于缩小问题范围，最终判定以目标标准的正式测试为准。
传导发射整改可以收敛成一句工程判断：先确认哪个频点超标，再确认电流以什么模式回到LISN，最后才选器件和位置。缺少前两步，滤波器往往只是试运气。
