ESD测试现场日志怎么写？放电点、极性与复位原因记录

ESD测试日志不是最后补写的报告文字，而是整改的原始证据。只记“12 kV负极性复位”太粗，后续无法知道是哪一个边缘、哪一次放电、什么线缆状态和哪种恢复方式导致了异常。

我一般把日志设计成一行对应一次放电或一次完整点位序列，让任何同事拿到记录都能尽量复现现场。

每条记录至少包含什么

• 日期、场地、操作者、测试枪与样机编号；
• 硬件版本、软件版本、BOM状态、供电、负载和线缆；
• 放电方式、点位坐标或照片编号、枪头方向；
• 极性、等级、枪次、间隔和前一枪后的设备状态；
• 现象、发生时间、恢复方式、恢复时间和性能判据；
• 复位原因、错误码、波形文件、视频或截图文件名；
• 当次做过的临时改动及其位置。

点位不要写“外壳左侧”。应使用从正面观察的方向、距边缘尺寸或清晰照片标注，避免不同人理解不同。

现场记录顺序

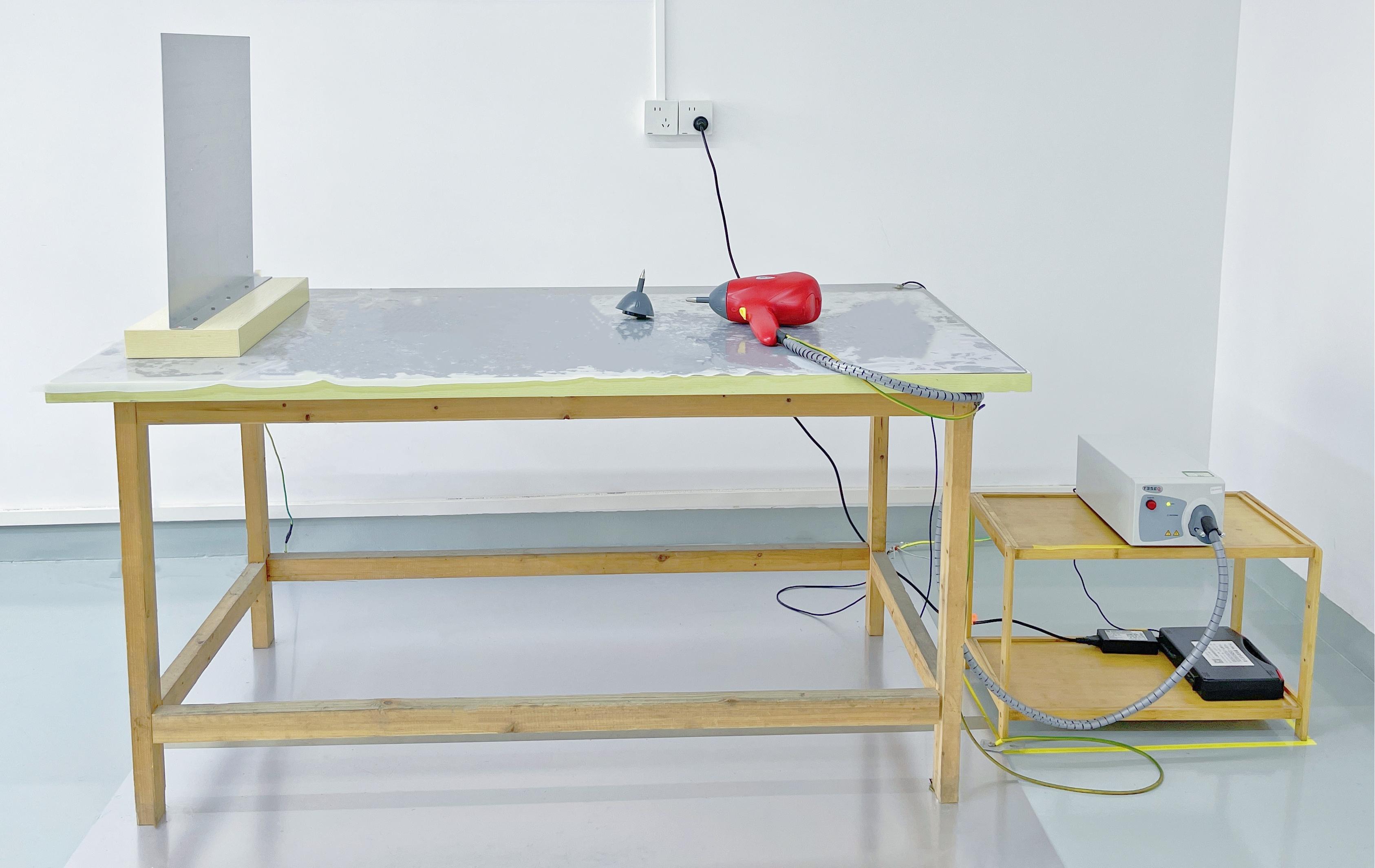

1. 测试前拍下样机、线缆、供电和外设全貌，保存软件版本。
2. 在图上编号每个直放、空气放电和间接放电位置。
3. 按测试计划执行，每枪后立即写现象，不依赖结束后的回忆。
4. 异常时记录是否自动恢复、是否需要按键、拔插或断电。
5. 同步导出复位原因、错误计数和关键波形，文件名中包含样机和枪次。
6. 临时整改只改一个变量，填写改动编号并重新跑原点位。

若样机状态已经改变，例如通信断开、缓存未清或温度升高，应恢复到计划规定的初始状态再继续。

复位原因为什么要独立记录

屏幕重启不一定等于MCU外部复位。可能是欠压、看门狗、显示模组重置或软件异常。日志应保存芯片复位原因寄存器、系统启动时间、通信心跳和电源最低值。

这些信息能把整改从“再加一颗器件试试”变成具体判断：是电源回路被抬高、RESET被耦合，还是某个外设状态没有恢复。

如何记录空气放电

空气放电的落点受湿度、接近方向、速度和表面电荷影响。日志除了等级和极性，还应写接近角度、实际落点、间隔和环境状态。每次都用“对准同一位置”无法保证重复。

若空气放电只偶发失败，可与附近可接触金属点的接触放电对照，但两种结果不能互相替代。

常见问题

日志是否需要记录所有正常枪次？

需要至少记录点位、极性、次数与正常结论。只记录失败项会丢失可重复性信息。

放电后自动恢复还要记录吗？

要记录中断时间、恢复是否完整和是否符合性能判据。自动恢复不等于无异常。

波形文件太多怎么管理？

统一命名，例如日期、样机、点位、极性、枪次和信号名，日志中只引用文件名。

临时整改后能继续沿用同一日志吗？

可以，但要明确改动编号和生效枪次，不能让不同硬件状态混在同一结论里。

一份好的ESD日志让问题能被复现，也让“已经改善”有证据可查。它比漂亮的最终报告更接近整改本身。
