EMC辐射发射整改要把“频率、位置、路径”对上。远场测试先告诉你哪些频点超标，近场探头再找出板上可能的源头，电流探头和线缆摆位试验用来确认外接线是否成了天线。只在超标频点上套磁环，能过一次，不一定能解释问题。
ASIM阿赛姆CVB1608V600T是一颗1608磁珠，100 MHz时阻抗60 Ω±25%，最大DCR 0.3 Ω，最大额定电流600 mA。它可以用于某些低电流电源支路的高频隔离试验，但若辐射来自HDMI线、网线或电源线上的共模电流，板内一颗磁珠很可能碰不到主要路径。

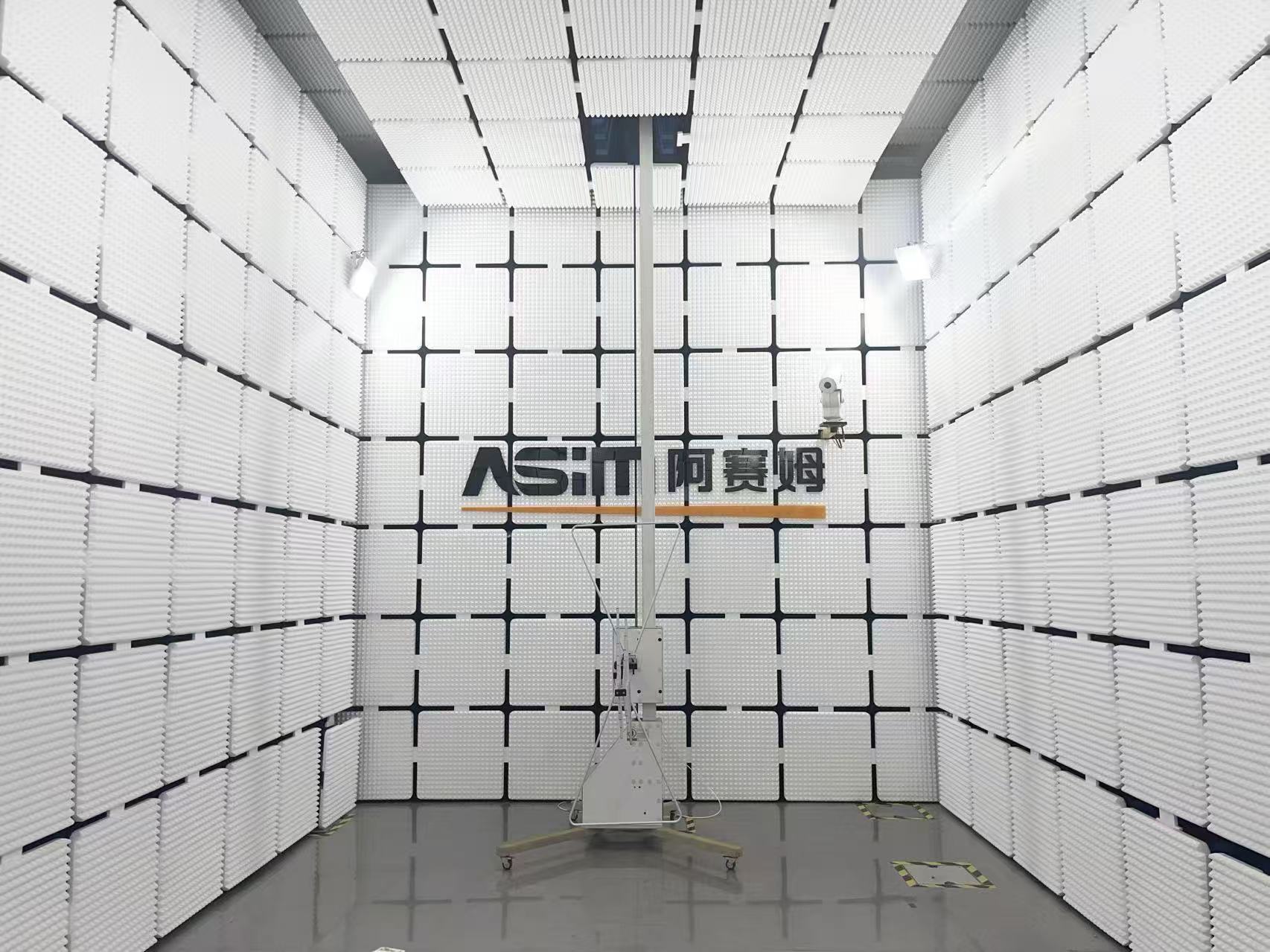

先保存远场测试的完整条件
辐射曲线离不开测试布置。天线距离与高度、转台角度、线缆走向、外壳状态、工作模式及接收机设置都要记录。某个方向超标而旋转后明显下降，通常说明辐射结构有方向性；线缆摆动几厘米，曲线就变化很大，则要优先查线缆共模电流。
正式远场测试给出合规结果，但不擅长告诉你板上哪一个器件在辐射。整改时需要把超标频点、最差角度和设备状态带回实验室，不要重新做一场条件完全不同的“近场扫描”。
如果实验室能提供天线极化、转台角度和峰值列表，一并保存。这些信息对判断外壳缝隙、线缆方向和PCB边缘辐射很有帮助。
超标频点先和已知时钟对表
把晶振、CPU时钟、DDR、显示接口、通信速率、PWM及开关电源频率列出来，再计算常见谐波。远场峰值若与某个源的整数倍一致，可以先改变该源的频率或工作模式，看峰值是否同步移动或消失。
峰值不一定出现在基频。数字接口的辐射更受边沿速度影响，快速上升沿会产生较宽的高频谐波；开关电源的振铃频率也可能远高于开关基频。示波器测边沿时要用短接地弹簧，长地线会把探头自身的振铃混进结果。
临时降低驱动强度或减慢边沿，是常用的定位方法。若超标点明显下降，再回头检查信号完整性和时序余量，选一个功能与EMC都能接受的设置。
近场探头用于找位置，不用于判合规
磁场探头适合沿着开关热回路、时钟走线、连接器和电源电感周围扫描。探头方向会影响读数，同一块板比较前后改动时，探头高度、角度和扫描路径要尽量一致。
电场探头对高dv/dt节点和未屏蔽区域更敏感。两种探头看到的是局部场，不能把读数直接换算成三米或十米远场值。它们的用途是排序：哪个位置最强，改动后是否下降，频谱形状是否与远场超标点一致。
扫描时先用较大探头快速定位区域，再用小探头找走线或引脚。看到某颗芯片附近信号最强，不代表芯片本体就是天线，也可能是附近电容、过孔或连接器承担了高频回流。
线缆共模电流往往比PCB小环路更会辐射
电源线、USB线、显示线和屏蔽层都有可能成为有效天线。差分信号理想情况下电流互相抵消，但走线、端接、连接器或参考地不对称会把一部分差模能量转换成共模电流。几毫安甚至更小的高频共模电流，也可能影响远场结果。
用高频电流探头夹住整束线缆，在超标频点附近观察共模分量。也可以临时加夹扣磁环、缩短线缆或改变屏蔽连接，查看远场或预扫曲线是否同步下降。若变化明显，整改方向应放在线缆入口、机壳连接和共模路径。
夹扣磁环是很好的定位工具，却不等于量产方案。最终需要确定磁材、匝数、安装位置、线缆电流和机械固定，并在最差线缆配置下复测。
PCB回流路径断开会把信号变成天线
高速信号应在连续参考平面上走线。跨越地分割、参考层切换却没有就近回流过孔，都会迫使高频返回电流绕路，环路面积随之变大。板边附近的高速线也更容易把场耦合到外部。
换层时为返回电流提供就近地过孔，连接器附近用合适的地过孔围栏，并让去耦电容真正靠近电源引脚。这里的“靠近”看的是电流回路，不是丝印距离。电容和芯片之间隔着长细走线，回路仍然很大。
屏蔽罩如果只有一个细长接地点，高频下会表现出明显电感。多点连接通常有利于降低射频阻抗，但必须结合机壳、防腐、安规和装配条件评估，不能只在实验室用铜箔随意粘接后定版。
先压源头，再处理传播路径
开关节点面积过大、栅极驱动过快或二极管反向恢复明显时，可以调整布局、栅极电阻、吸收网络或器件。每项改动都要检查效率、温升和开关应力。把边沿压得很慢，EMI可能下降，MOSFET损耗也会增加。
数字时钟可以从驱动强度、源端串联电阻和走线参考入手。串联电阻应靠近驱动端，目的是控制边沿和振铃，不是把逻辑电平硬压低。阻值要结合阻抗和波形选择。
若源头已经合理，再在区域边界处理传播路径，例如电源支路磁珠、接口共模滤波、屏蔽或机壳连接。顺序反过来，往往会用很多器件去补一个明显的热回路或回流断点。
CVB1608V600T适合做什么试验
CVB1608V600T在100 MHz时的标称阻抗为60 Ω，最大额定电流600 mA，最大DCR 0.3 Ω。若某低电流数字电源支路在100 MHz附近有明显噪声，可把它放在噪声区域边界，配合就近去耦观察近场和远场变化。
这只是候选条件。还要查看完整阻抗曲线、直流偏置后的阻抗、温升和支路瞬态电流。超标频点若在远离100 MHz的频段，60 Ω这个参数没有直接解释力。
磁珠两侧的电源和地不能通过其他铜皮或信号线形成高频旁路。若目标是隔离一个噪声电源岛，电源平面分区、回流和去耦位置要一起调整，否则噪声会从地或寄生电容绕过去。
临时整改要能转成量产设计
铜箔、吸波材料、夹扣磁环和飞线电容适合验证方向。确认有效后，需要把它们还原成可生产的结构：明确材料、尺寸、接地点、器件额定值和公差，并考虑跌落、振动、温度及装配。
每次试验记录超标频点变化，而不是只写“有改善”。如果一个动作压下原峰值，却在另一频段出现新峰，要检查谐振、屏蔽缝隙或共模转差模问题。
最终复测要恢复外壳、线缆、负载和软件状态。实验室里打开外壳用探头定位没有问题，正式结果必须来自产品规定的完整配置。
辐射发射整改常见问题
近场探头读数最高的位置就是辐射源吗？
不一定。它可能是噪声源，也可能是高频电流经过的路径。要看该位置的频谱是否与远场超标频点一致，并通过关断模块、改频或局部处理进一步确认。
在线缆上加磁环后下降，能直接量产吗？
不能直接定版。需要核对磁环材料、目标频段、线缆电流、安装位置和机械可靠性，并在最差线缆条件下复测。
屏蔽罩一定能解决辐射发射吗？
不一定。屏蔽罩接地阻抗高、开孔或缝隙不合适时，效果有限。源头和线缆路径没有处理，噪声还可能从连接器离开屏蔽区域。
辐射峰和时钟谐波对不上怎么办？
继续检查开关节点振铃、接口边沿、多个时钟混频和线缆共振。也要确认近场测量方法没有引入探头接地和负载变化。
辐射发射整改最怕“看到哪儿强就贴哪里”。把远场频点、近场位置和实际电流路径连起来，改动才有可重复性，也更容易落到下一版PCB。
