5V低容ESD管型号怎么选？

5V低容ESD管适合用于正常工作电压为5V左右、同时对信号完整性有要求的接口。选型时不能只看“5V”，还要同时比较结电容、钳位电压、封装尺寸、通道数量和线路速率。USB、HDMI、MIPI、SIM卡、按键和音频接口的选型重点并不相同。

一、哪些接口常用5V低容ESD

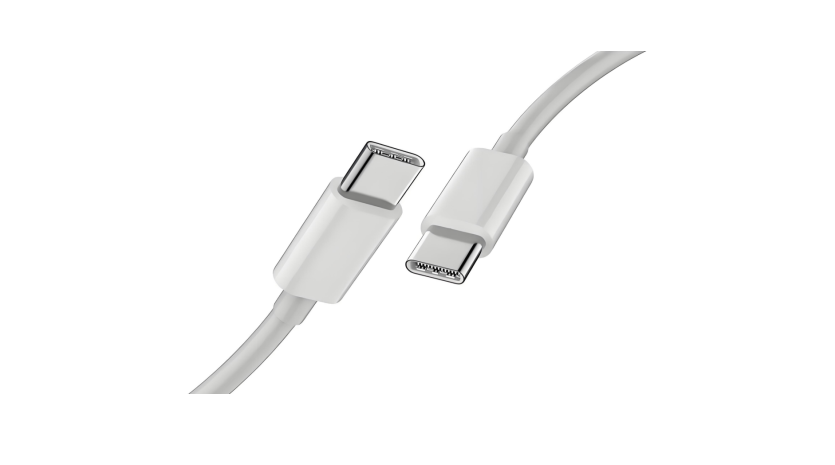

5V低容ESD常用于USB数据线、Type-C辅助线、HDMI控制线、MIPI接口、SIM卡、TF卡、按键、音频和传感器信号线。高速接口更关注结电容，普通低速接口则可在防护能力和成本之间平衡。

对于VBUS或外部电源输入，不应简单套用低容ESD，应根据电源电压、浪涌等级和能量大小选择TVS或更高功率器件。

二、关键参数怎么判断

VRWM应高于接口正常工作电压，VBR应保证在异常应力下可靠动作，VC应低于后级芯片可承受范围，CJ越低越适合高速信号线。封装则要结合板面空间和装配能力选择。

如果只看5V而忽略CJ，高速接口可能出现信号衰减；如果只追求低电容而忽略钳位能力，静电测试可能无法稳定通过。

三、不同场景选型建议

USB2.0可选择低电容双路ESD；USB3.0、HDMI、MIPI优先选择超低电容阵列或多通道器件；按键、SIM、音频等低速信号可根据空间和防护等级选择小封装ESD。

对于车载、工业和户外接口，还要结合系统浪涌、电快速脉冲和接地条件综合评估。

四、阿赛姆产品匹配

阿赛姆ESD产品覆盖DFN0603、DFN1006、SOD-323、SOD-523、SOT23及多通道阵列封装，可针对5V信号线、高速接口和小型化应用提供不同低容方案。

常见问题

问：5V接口一定要用5V ESD吗？

答：通常应选择VRWM满足正常工作电压的器件，但还需结合容值、钳位和测试等级判断。

问：结电容越低越好吗？

答：高速接口越低越有利，但低速接口不必盲目追求最低电容。

问：同一个5V ESD能不能同时用于信号线和电源线？

答：不建议直接混用，电源线要重点看浪涌能量和功率能力。
