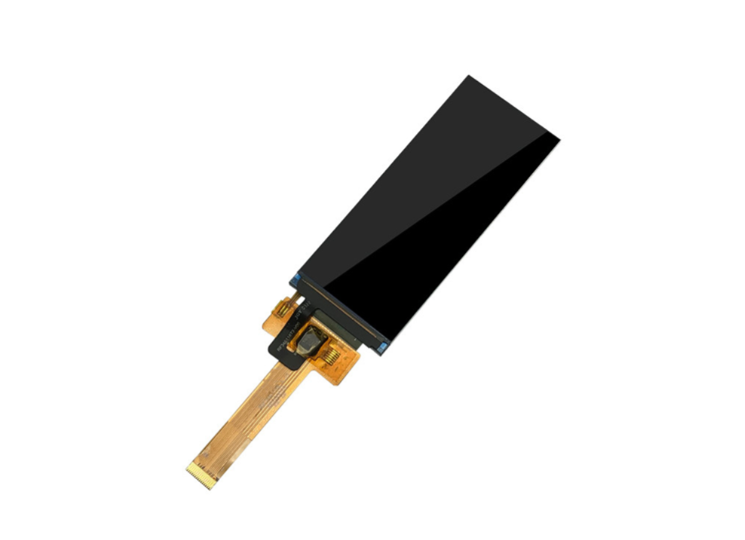

MIPI接口加ESD后信号异常怎么办？

MIPI接口加ESD后出现信号异常，通常与ESD结电容过大、封装寄生参数过高、布局分支过长、差分线不对称或参考地不连续有关。整改时应同时检查器件参数和PCB布局，而不是只判断ESD器件是否“能防静电”。

一、常见异常现象

MIPI接口异常可能表现为摄像头无法识别、显示花屏、画面闪烁、帧率下降、屏幕偶发黑屏或EMI变差。加ESD后才出现的问题，优先检查信号完整性。

如果静电测试通过但功能不稳定，说明保护器件可能影响了高速链路。

二、主要原因

第一是ESD结电容过大，改变了差分线负载；第二是器件封装和焊盘引入额外寄生；第三是走线从主线分出太长支路；第四是左右通道不对称；第五是参考地被开槽或过孔不足。

MIPI速率越高，对这些因素越敏感，低速接口可接受的布局方式不一定适用于MIPI。

三、整改方法

更换低结电容、低寄生封装ESD；将器件靠近连接器并缩短支路；保持差分线对称；补充完整参考地；必要时重新评估阻抗和眼图。

整改后应同时验证图像稳定性、ESD测试结果和关键高速信号波形。

四、阿赛姆支持

阿赛姆可提供MIPI接口低容ESD选型和EMC测试整改建议，帮助客户在静电防护和信号完整性之间取得平衡。

常见问题

问：MIPI加ESD后花屏是器件坏了吗？

答：不一定，更多时候是结电容、布局或阻抗连续性问题。

问：降低ESD电容会不会降低防护？

答：需要在低电容和钳位能力之间平衡，不能只看单一参数。

问：MIPI接口ESD整改需要看PCB吗？

答：需要。高速接口问题往往与器件位置和走线结构密切相关。
