HDMI接口静电保护常见问题

HDMI接口静电保护常见问题主要集中在低容ESD选型、器件放置位置、差分线布局、5V电源保护和加ESD后信号异常。HDMI高速线不能只按静电等级选器件，还要同时验证结电容、寄生参数和信号完整性。

一、为什么HDMI容易出现静电问题

HDMI接口外露、插拔频繁，并且连接线缆较长，容易引入人体静电和线缆耦合干扰。根据阿赛姆端口设计文档，HDMI在热插拔过程中会产生大量干扰能量——“ESD能快速泄放静电干扰，防止在热插拔过程中产生的大量干扰能量对电路进行冲击，导致内部电路工作异常”。

静电能量可能通过高速线（TMDS差分对）、控制线（DDC、CEC、HPD）、外壳或5V电源进入系统。如果保护器件布局不合理（例如为省空间放在主控芯片附近而非连接器端），静电会先沿板内走线传播，寄生电感导致钳位电压升高，造成“先进入板内再被泄放”，最终引发芯片复位或损坏。阿赛姆在多款整改案例（如网络盒、无线HDMI投屏器）中反复验证：ESD摆放位置直接决定测试通过率。

二、常见问题汇总

工程实践中，HDMI静电防护的典型误区包括：

1. 高速线ESD电容过大：TMDS线速率高（HDMI 1.4达3.4Gbps，2.0达6.0Gbps），结电容过大会衰减信号、闭合眼图。

1. ESD器件离连接器过远：走线电感使瞬态保护效果大幅下降。
2. 差分线分支太长：从主线拉出长支路接ESD，造成阻抗不连续。
3. 5V电源线缺少独立保护：+5VOUT或VBUS遭浪涌/ESD，影响整个接口。
4. 外壳接地不合理：屏蔽壳未低阻抗连地，易产生二次跳电。
5. 控制线保护遗漏：DDC_CLK、DDC_DAT等虽速率低但易受静电，常被忽略。

这些问题可能导致黑屏、闪屏、识别异常、兼容性差或静电测试失败。例如某网络盒整改前，HDMI金属壳接触放电4kV即FAIL；无线HDMI投屏器输出端散热孔空气放电8kV出现指示灯异常、信号中断。

三、整改建议：器件+布局双管齐下

1. 高速TMDS线：低电容ESD + 对称布局

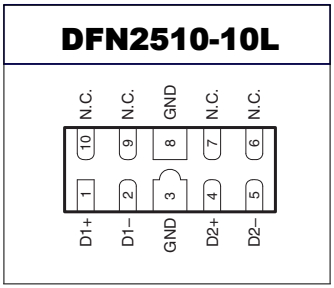

• 选型：必须选用超低结电容阵列器件。阿赛姆DFN2510-10L系列内部含4路ESD，专为高速差分信号设计，寄生电容极低，对传输无影响。典型型号： – ESD0524PA：I/O间电容仅0.3pF典型，±20kV空气放电，5V工作；

• ESD0524UA：0.5pF典型，50W峰值脉冲，USB/HDMI/DP适用；

• ESD0524V015T / ESD2510U005T：典型0.05pF，支持HDMI 2.0眼图合规，适合极高速率。

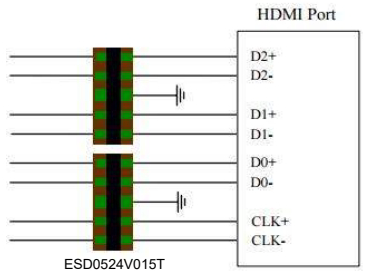

• 布局：器件紧靠HDMI连接器，左右差分对（TMDS_D2±、D1±、D0±、CK±）对称放置。阿赛姆多次强调：“ESD器件必须要放在信号线的主路上，不能放在支路上”，严禁长分支（stub）。
• 共模滤波：可搭配90Ω@100MHz共模电感（如HDMI辐射整改案例推荐的CMF1210UD900MFR）抑制共模噪声，且几乎不影响差模信号。

2. 控制线与5V电源

• 控制线（DDC、CEC等）：工作电压5V，速率较低，可选常规ESD如ESD5D030TA（±30kV）等，靠近接口放置。
• 5V线：需独立TVS保护，考虑浪涌能力。推荐ESD5A005TA（SOD-323，±30kV）、SODA5F501TR（SOD-123FL，2000W峰值）等，并串联磁珠（如端口设计指南中HDMI VCC所用CVB1608E601T）滤除电源干扰。

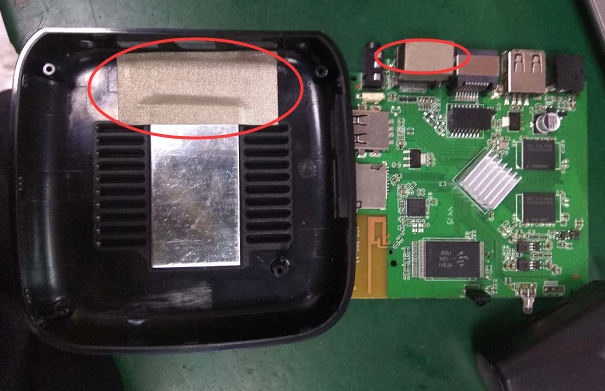

• 外壳接地：依据端口设计指南，“ESD管接地引脚直接连接HDMI屏蔽壳或PCB地平面，路径尽量短”；外壳本身也应通过低阻抗方式（导电棉/金属螺丝）接完整地。

3. 完整地平面

泄放地需完整：阿赛姆定义“完整地的长宽比小于3、没有缝隙、没有开孔”。多地整改案例表明，ESD泄放地不完整是防护失效根因。

4. 整改后验证闭环

同时测试：① ESD等级（IEC 61000-4-2接触/空气）；② 显示稳定性（无黑屏闪屏）；③ 兼容性（不同信源/显示终端）；④ 信号完整性（眼图、阻抗）。

四、阿赛姆支持：平衡防护与画质

阿赛姆（ASIM）可为HDMI接口提供低电容ESD器件、阵列保护方案和EMC整改建议：

我们帮助客户在防护能力与高速信号完整性之间取得平衡，避免“防了静电却花了屏”。

常见问题 FAQ

问：HDMI接口ESD管越多越好吗？

答：不是。保护要覆盖关键线路（高速差分、控制线、5V、外壳），但过多不合理器件会增加寄生负载，可能劣化信号。应精准选型、合理布局。

问：HDMI加ESD后闪屏怎么办？

答：优先检查ESD结电容是否过大、布局是否走了长分支、差分阻抗是否连续。可换用更低电容阵列（如0.05pF的ESD0524V015T）并紧靠连接器对称放置。

问：HDMI外壳要不要接地？

答：通常需要考虑接地，且ESD接地引脚建议直接连屏蔽壳或地平面，路径短。但具体连接方式应结合整机EMC和结构设计（如塑料壳可用导电布接主板地），避免形成二次放电点。
