电源端口浪涌测试失败怎么整改？

电源端口浪涌测试失败时，应系统检查TVS工作电压（VRWM）、钳位电压（VC）、峰值功率与通流能力、封装选型、前级限流、地回路及PCB走线。整改不能仅看TVS是否烧坏，更要判断浪涌能量是否绕过保护器件进入后级电路。

一、常见失败现象

电源端口浪涌失败可能表现为保险丝熔断、TVS击穿短路、DC-DC损坏、系统重启、MCU死机、后级芯片损坏或测试后功能异常。不同现象代表能量吸收、钳位电压、耐压余量或泄放路径存在不同问题。实际测试中，曾有产品在浪涌冲击下出现MCU电源端对地短路，也有PCB板原TVS未损但后级电路因钳位电压过高而损坏，还有充电座在较高浪涌下后级MOS管击穿等情况，说明失效模式多样，需针对性分析。

二、先检查TVS参数

1. VRWM（反向工作电压/启动电压）：过低会导致正常工作误导通，过高则可能钳位太晚；需根据常压合理选择。
2. VC（钳位电压）：过高会让后级承受过压，导致后级芯片损坏。
3. 峰值功率与通流能力：功率不足会导致TVS损坏；通常通流能力越大、同时钳位电压越低效果越好。
4. 封装与结电容：封装太小难以承受测试能量，且布局受限；结电容需结合端口考虑（如5V供电可不选低容值，但信号线需注意影响）。
5. 结合实际波形与等级：需依据标准测试波形如1.2/50μs组合波（配套8/20μs电流波，源阻抗2Ω）来选型，而不是只看标称电压或错误沿用非标准波形。

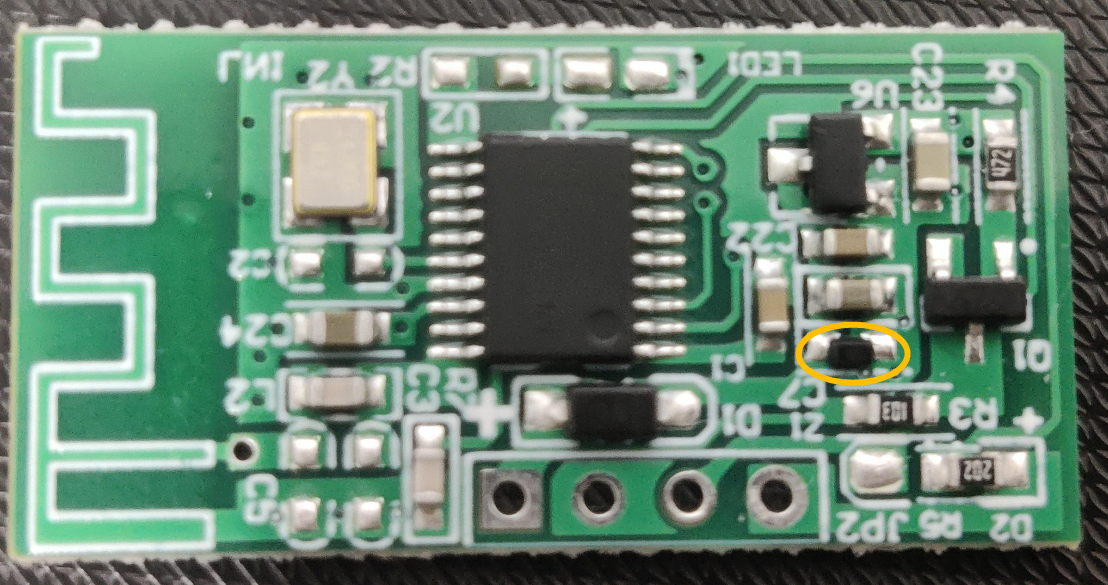

三、再检查PCB和系统路径

TVS应靠近电源入口，遵循“先防护后滤波”原则，第一级防护器件应在滤波器件之前，防止滤波器件在浪涌中损坏。回流路径要短而宽，ESD泄放地应比较完善。若浪涌电流穿过细长走线或敏感区域，可能造成系统复位或芯片损坏。

• 位置布局：TVS位置应该靠着接口端；多节点防护可在MCU电源端、线材端、充电头端均靠近对应引脚或主路放置。
• 接地优化：优化接地布局可显著提升抗浪涌能力，减少对内部电路的干扰。

必要时增加前级限流、保险丝、共模滤波或优化机壳地与系统地连接方式。

四、阿赛姆整改支持

阿赛姆可结合客户测试等级、原理图、PCB和失效现象，推荐TVS封装、功率等级和布局整改方案，并通过EMC实验室进行验证。

常见问题

问：TVS烧坏说明选型错了吗？

答：可能是功率不足，也可能是前级没有限流或浪涌路径设计不合理。此外，有时TVS未坏但钳位电压过高同样会导致后级损坏，因此不能仅凭TVS外观判断。

问：浪涌失败换更大封装就一定能过吗？

答：不一定。还要看钳位电压、接地完整性和PCB走线路径。

问：电源端口TVS要靠近哪里？

答：通常靠近电源输入端，且位于滤波器件之前（先防护后滤波），越早泄放越有利于保护后级电路；对于多节点防护，可在MCU电源端、线材端、充电头端均靠近对应引脚或主路放置。
