电源口TVS二极管怎么选？

电源口TVS二极管怎么选，可以先抓住两条边界：正常供电时不能提前导通，浪涌到来时又要把后级电压压在可承受范围内。前一条主要看最高正常电压与VRWM，后一条要把实际浪涌电流、VC、温度和PCB寄生一起算进去。

只按“12 V电源配12 V TVS”或只看峰值功率，选型很容易失效。下文会用ASIM阿赛姆SMB06J28V与SMC15J28V走一遍判断过程；确定型号前，还需核对适配器容差、热插拔过冲、测试波形、源阻抗和后级绝对最大额定值。

先写清楚电源口的最高正常电压

标称电压不是选VRWM的直接答案。12 V适配器可能有输出容差，24 V工业电源还会叠加充电、调节和线路波动。应先列出设备在启动、稳态、待机及允许输入范围内会长期出现的最高电压。

VRWM是TVS保持低漏电状态的反向工作上限。它应覆盖上述最高正常电压和必要裕量。裕量太小，电源处在上限时TVS可能漏电增大、发热；裕量留得过大，VBR和VC往往也会跟着上移，后级保护窗口被吃掉。

低压电源尤其要看漏电。电池供电、待机电流很小或前端带高阻检测时，微安级变化也可能影响功耗和采样。不要默认TVS在VRWM以下就是完全开路。

VBR不是后级最终看到的电压

VBR是击穿电压，通常在数据手册规定的较小测试电流下测量。它说明器件开始明显进入雪崩区，却不是浪涌大电流下的钳位结果。

浪涌时后级更接近看到VC，也就是指定脉冲电流下的钳位电压。电流越大，TVS内部动态电阻造成的压升越明显；走线和过孔的寄生电感还会在脉冲前沿产生额外过冲。因此，不能拿VBR直接与芯片绝对最大额定值比较。

判断时应使用目标电流下的最大VC，并给PCB过冲、温度和器件公差留余量。后级数据手册里的绝对最大额定值是损坏边界，不是推荐工作电压，贴着这条线设计通常不稳妥。

浪涌波形和源阻抗决定IPP

TVS要分流多少电流，取决于浪涌源的开路电压、源阻抗、线路阻抗和TVS钳位后的电压。IEC浪涌、车载脉冲、电感负载关断和长线插拔的波形不同，不能用同一个峰值功率数字覆盖。

IPP是器件在规定波形下允许承受的峰值脉冲电流。查看IPP时一定把波形带上：8/20 μs、10/1000 μs或更长的脉冲，对芯片的热应力差别很大。数据手册只有10/1000 μs额定值，而项目测试使用另一种波形时，应查脉冲功率曲线或向器件方确认，不能直接按比例猜。

PPPM通常由规定脉冲条件下的VC与IPP相关联。它适合比较同一系列、同一波形下的能力，不等于TVS能长期吸收的功率。重复脉冲、较高初始结温和紧凑焊盘还会减少可用余量。

用28 V档型号走一遍选型

假设一条24 V输入在正常容差和运行状态下可能升到27 V，24 V档TVS就不应直接入选。此时可以先看28 V档，再检查钳位与电流。SMB06J28V和SMC15J28V都是单向型号，VRWM为28 V，VBR范围为31.1～34.4 V，规定IPP下的最大VC为45.4 V。

两者的电流能力不同。SMB06J28V为600 W、IPP 13.3 A；SMC15J28V为1500 W、IPP 33.1 A。若项目按相同脉冲条件估算的TVS峰值电流高于13.3 A，SMB型号就不能只因为占板面积合适而继续使用；转向SMC后仍要按温度曲线留余量。

反过来，如果后级只能承受40 V，那么这两个型号即使电流能力够，45.4 V的表格钳位值也说明保护窗口不匹配。此时应重新找更低钳位的器件或调整前端架构，而不是从SMB换成SMC就结束。

这个例子中的27 V上限、浪涌电流和40 V耐压只是演示选型逻辑。实际料号必须代入项目自己的供电范围、波形、源阻抗、温度和PCB回路。

把TVS与后级耐压放在一张图上

选出VRWM合适的型号后，可以画出电源入口到后级的耐压链：连接器、TVS、反接或电子保险电路、输入电容、DC-DC和MOSFET。每个节点的最大允许电压不同，最弱的一项决定VC上限。

输入电容的额定电压也不能漏。TVS保护了芯片，电容却在重复浪涌后容量漂移或鼓包，这种方案仍然不合格。若后级耐压窗口太窄，可以考虑降低动态电阻的TVS、增加合理串联阻抗，或调整前端保护架构，而不是一味抬高后级额定值。

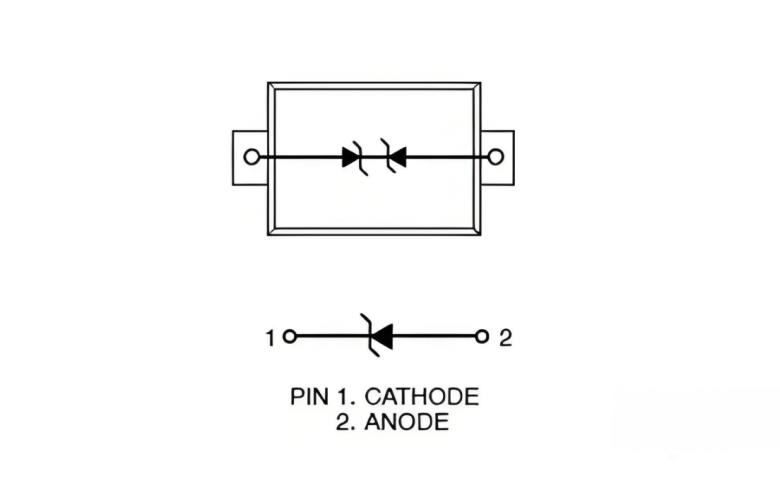

TVS的正负极性也要匹配电源。正电源对地常使用单向TVS，反向事件下它会正向导通；是否允许这样处理，要看前端有没有保险丝、限流或反接保护。双向TVS不会在普通反接电压下像单向器件那样正向钳位，不能把两者当成无条件替代。

TVS不能单独处理持续过压

TVS适合短时瞬态。适配器接错、电源调节失控或线束持续短接带来的能量远高于单次浪涌时，TVS可能一直导通并过热。需要把保险丝、可恢复保险丝、限流开关、电子断路器或过压关断电路纳入设计。

如果方案希望TVS失效短路后由上游保险丝切断，就要验证故障电流和动作时间能否配合。没有限流路径，却让一颗贴片TVS长期承受电源输出，结果通常不是稳定钳位，而是器件、铜箔或连接器先发热损坏。

布局会抬高实际残压

TVS应靠近电源入口，浪涌电流从连接器进入后先经过保护节点，再流向板内。TVS到回流地或电源负端的路径要短而宽，避免用细长支路绕到远处地平面。

保护回路和被保护回路最好在拓扑上分开。若浪涌电流与后级共用一段狭窄铜箔，这段铜箔上的压降会直接叠加到后级。大封装只能提高器件本身的脉冲能力，补不了一条高电感泄放路径。

电源TVS选型应先确认最大正常输入、目标波形、源阻抗与后级耐压，再根据温度和PCB空间筛封装。只给“24 V、要防浪涌”时，最先补的也是这几项。

样机验证要看TVS两端，也要看后级节点

验证时使用项目规定的波形、极性、次数和间隔，在高低温及最不利供电状态下检查。除了设备是否重启，还要观察TVS后的最大残压、输入电流、器件温升和保护电路是否误动作。

量产替代也要重新核对。两个型号的VRWM和封装相同，VC测试条件、IPP曲线、漏电和温度降额仍可能不同。原方案通过测试，不代表同封装替代料可以免验证。

电源TVS选型常见问题

12 V电源一定选VRWM为12 V的TVS吗？

不一定。先看电源允许的最高持续电压，VRWM应覆盖该上限。若12 V只是标称值，直接选12 V档可能在高线或充电状态下漏电增大。

VC和VBR应该看哪一个？

两者都要看。VBR用于了解器件进入雪崩的范围，后级在浪涌大电流下承受的电压更接近VC。评估保护效果时，VC及其对应的IPP和波形更直接。

峰值功率越大，保护就一定越好吗？

不一定。峰值功率必须对应相同波形和温度，VC还要低于后级耐受范围。一个能扛住电流但钳位过高的TVS，仍可能保护不了后级。

有TVS后还需要保险丝或限流吗？

短时浪涌与持续故障是两件事。TVS负责快速分流瞬态能量；持续过压、接反或器件失效时，通常还需要保险丝、限流或关断电路把能量切掉。

选型提交前，至少确认最高正常电压、VRWM、目标波形、预计IPP、最大VC、后级耐压、环境温度和故障切断方式。确认这八项后，再决定封装与具体料号，并进入样机验证。
