ESD复位怎么复测？点位、极性、枪次与恢复判据

屏幕重新亮起不等于故障已消失；还要核对通信、数据、复位原因和性能判据。

这组数字只在各自规定测试条件下有意义。选型时先把正常工作电压、目标频段或脉冲波形、后级耐受与PCB路径写清楚，再比较候选料，不能只取其中一项排名。

参数对比应该怎样使用

同一电压档或同一封装不表示可直接替换。电气参数需要连同测试电流、频率、温度和方向理解；实板还会增加焊盘、走线、过孔与回流寄生。

• 先确认接口或电源的最高持续工作条件；
• 再比较数据表中对应的最大钳位、阻抗或额定电流；
• 检查封装、通道结构和回流路径是否能在PCB上实现；
• 最后用样机波形、功能或EMC结果做验证。

现场审核顺序

1. 固定样机、线缆、负载和工作模式，避免测试条件漂移。
2. 在入口、器件两端和后级敏感节点分别确认电压或电流路径。
3. 每次只调整一个型号、位置或结构连接，再重复原测试。
4. 记录前后曲线、复位原因或通信状态，确认没有新的副作用。

常见问题

参数更高的型号一定更适合吗？

不一定。参数必须对应目标条件；过高的工作电压或不匹配的阻抗也可能让保护和滤波失效。

能否只按封装或型号后缀替换？

不能。还要核对电压窗口、钳位或阻抗曲线、通道结构和推荐焊盘。

为什么数据表合适，整机还是异常？

布局、回流、线缆和系统工作状态会改变结果。器件参数是筛选依据，实板验证才是放行依据。

把现象变成可复现的证据

EMC与ESD整改先冻结样机版本、软件、线缆、负载和仪器设置。超标频点、放电点或复位现象要和电源、时钟、通信状态及测量文件关联。近场探头、线缆电流和临时材料只用于提出假设，最终仍要回到原测试配置复测。

整改记录应保留原始基线、单变量改动、A/B/A结果和量产实现方式。预测试改善不能替代正式合规结论。

实板放行前再核一次

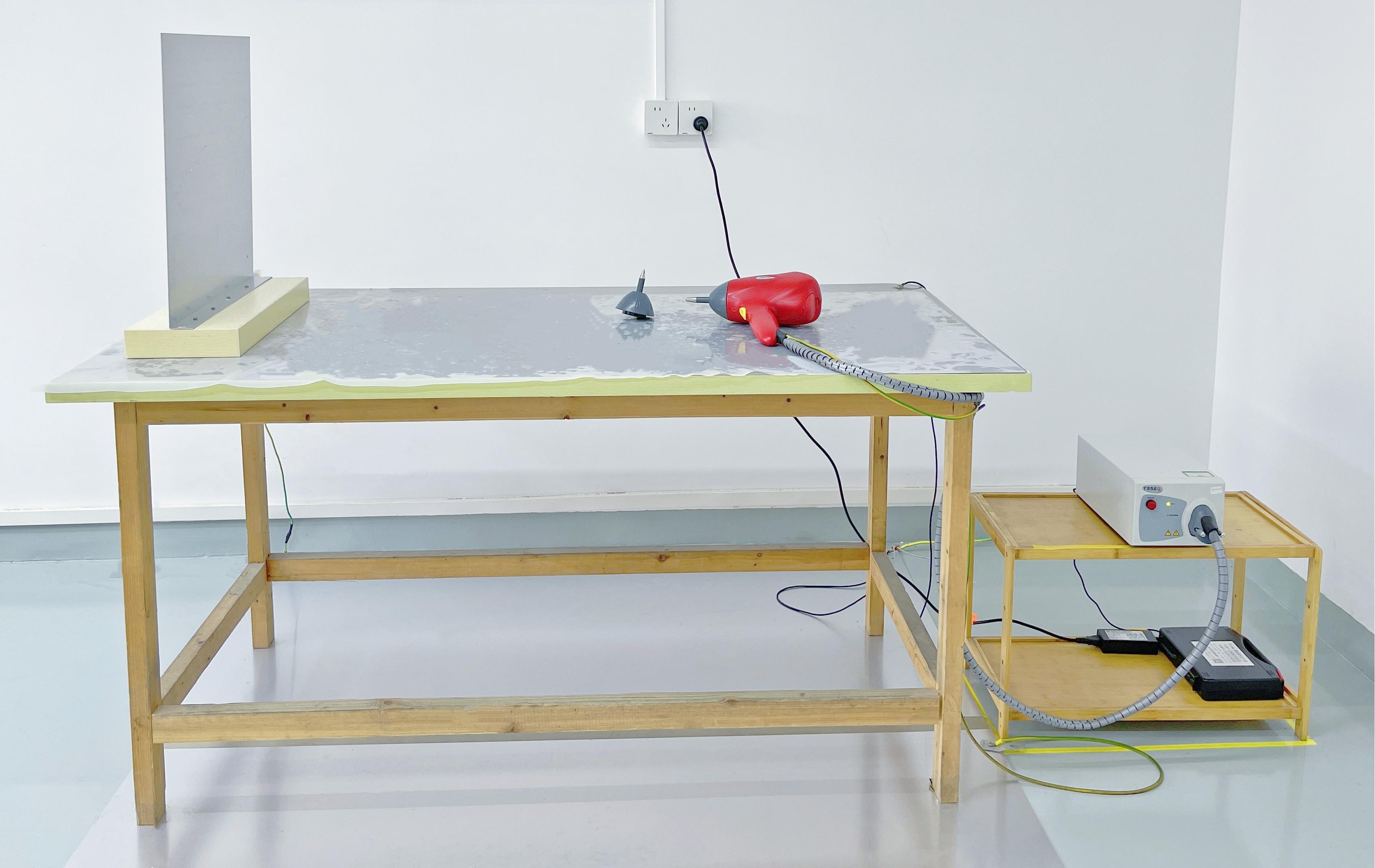

ESD复位记录必须把放电方式、极性、电压、点位、枪次、线缆状态和软件版本写在同一张表里。接触放电与空气放电得到的现象不能混作一组结果；同一点位的偶发复位也要保留发生顺序和恢复时间。整改后使用相同样机工况做A/B/A复测，确认不是电池电量、温度或线缆位置造成的差异。

对于偶发失效，可在记录表中加入事件计数、日志时间戳和看门狗状态。单纯写“未复现”没有定位价值，后续也无法比较整改前后的发生概率。

提交BOM或关闭整改前，把型号、参数条件、PCB位置、样机配置和复测结果放在同一份记录里。
